2018年08月29日

作業台兼足場を再度作る

塗装用の作業台が必要なので今使っている作業台(兼内装リフォーム用足場)をあと一組作ることにした。

一組と言うのは
65cmの立方体の台2個を組み合わせることで便利に使えるよう設計してあるため。
1個だけだと小さすぎて 作業台としても足場としても使い物にならない。

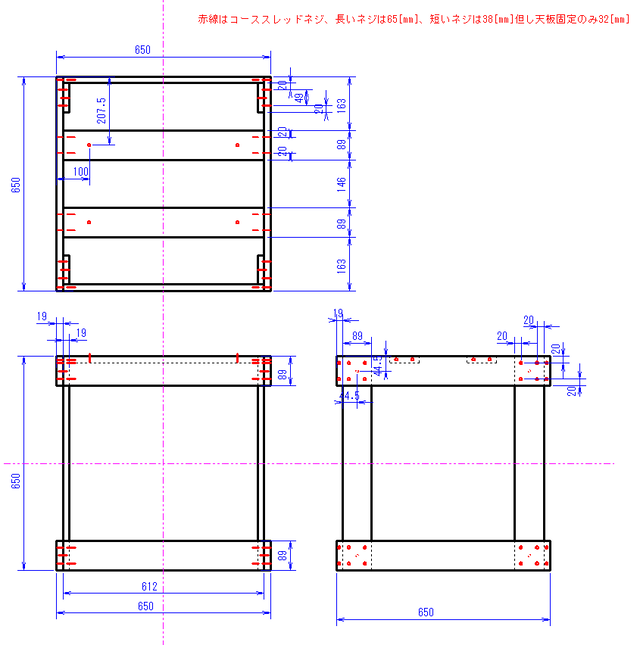

設計図面は
以前所有していたボロ家に置きっぱなしだった ボロ屋専用PC に入っているのはわかっていたが
他にも使っていないPCが数台ある為、どれかわからず探すのが億劫になっていた。
しかし再度設計するよりはマシなので今回渋々探し出した。

微修正して一応Upする。
自分は気に入っているが、素人の設計なのでおすすめはしない。

* 自分で使うために設計したものです。製作した結果、怪我をしても一切責任は取りません。
* 図には天板は入っていません。




下記ZIPファイルは板取図付き
作業台兼足場_鍋CADファイル.zip
作業台兼足場PDF.zip




製作過程

ホームセンターでカットしてもらった材に下穴を開けた

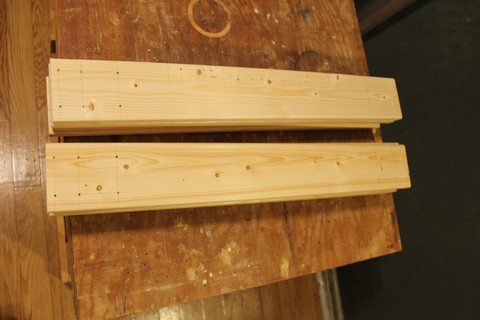

1 IMG_1618.png


天板を除くと、
65cm角の正方形の枠を2個作り、2個の枠を4本の柱でつなげるだけの構造なので
先に正方形の枠を全部組み立てた
2 IMG_1620.png


枠完成
3 IMG_1621.png


上側の枠のみ天板補強の為の材が入る。
家で言えば根太に当たる
補強材の取付方向は設計当時迷った。*普通と逆(90度回転している)
人が乗るものとしては天板が薄い(9mm)為、天板を厚くする意味も兼ねこの向きにしたが
今も正解かどうかはわからない。
実績としては体重60kg弱の僕が乗って作業する分には今まで不安感を感じたことはない。
今回、iMemo用の角材たわみ量の計算テキストを作ったので章を変えて紹介する。
(1本の角材のたわみ量だけで解は出ないが参考として計算してみた)
4 IMG_1627.png


柱をつける
38mmのコーススレッドは全ネジだから(修正 メーカーによっては38mmの半ネジが存在する)
クランプで固定してからねじ止めしないと板の間に隙間ができやすい。

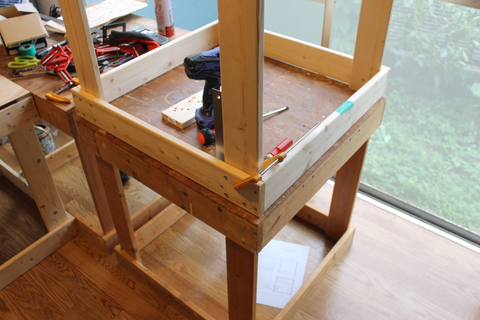

5 IMG_1625.png


ねじ止め完了(表)
1x4同士の場合、木ねじの類だけで固定するのは厚みがもの足りない感じがある。
僕はスピーカ以外ではボンドはできれば使いたくない方なのと
この台は自分の管理下で使うだけなのでネジのみで作ったが
普通に判断するとボンドを併用した方が安心だと思う。
但し天板は痛んだら交換するのと構造的にも外れにくいのでネジのみで固定。
6 IMG_1623.png


ねじ止め完了(裏)
気休めかもしれないが裏から逆方向にも1本ネジ止め。

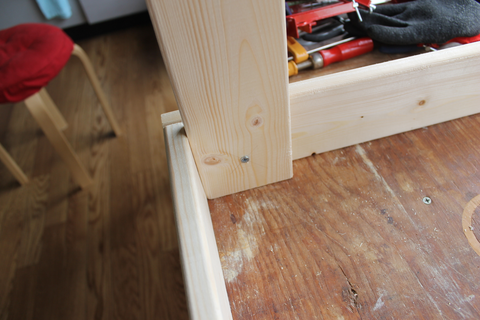

7 IMG_1622.png


天板を付けて製作完了
今回試しに天板を12[mm]厚にしてみた。
今使っている9[mm]よりも幾らかしっかり感があるが無駄な増量だったかもしれない。

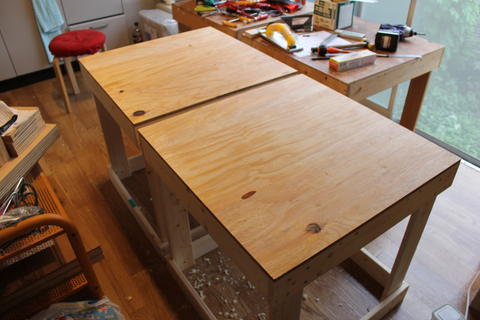

8 IMG_1630.png

尚、今まで作業台として使っていて感じた事として、
台に製作物をクランプで止める際、
 天板厚 + 89mm + 押さえる製作物の厚さ
だけクランプを広げて押さえる必要がある為、小さなC型クランプ等は使えない。
簡単な対策としては、
天板のみ65cm角から73cm角位の大きさに変更すると天板の耳が出っ張るので
 天板厚 + 押さえる製作物の厚さ
でクランプすることができると思う。(僕はやっていない)
ただ、その場合に一番気になるのは、
足場として使う際に隅に体重をかけると、
天板の耳が折れたり台ごとひっくり返りやすくなることだろうか。
耳折れ対策は天板厚を厚くする、ひっくり返り対策には下側にも73cm~の板を付けるなど、
改善方法はあるが 美しくないと言うかゴタゴタしてくる、とは思う。
それと、大型化してしまい家屋内で移動しにくくなるので
変更が大掛かりになるが、天板の大きさは65cmのままで、1x4のフレームの方を
高さ65cmのまま幅と奥行きを57cmの直方体にした方が良いかもしれない。
 ...と言う感じなので、クランプの問題に関しては台の方は改善せずに
     大きめのF型クランプを使うことで対応している。


足場として使っていて感じた事は
脚の幅が天板の幅より広くないため、上にも少し書いたが
隅に体重を掛けると、体重や体勢によってはひっくり返るかもしれないこと。
安全な場所で色々な体勢を取って倒れるところまで試せば
限界がわかりそうだが、やっていないので少し気になっている。
足場として頻繁に使う場合は 改良する必要があると思う。



補強材の取付方向とたわみ量 iMemoで計算

本当はネジ等も含めて全体の強度を計算なりシミュレーションしないと答えは出ないわけだが
部分的になっても、簡単に計算出来る範囲位は数値を出してみよう、と言うことで
1本の木材のたわみ量として補強材の取付方向による違いを計算した。

計算方法は全面的に下記リンクによっている。
https://okwave.jp/qa/q2691713.html

興味のある方はまず上のリンクの一番上の回答を一読して欲しい。

文章だけだと分かりにくい為、iMemoのテキストは図付きにした。
1x4材を、実際の補強材の長さで、製作した方向に取り付けた場合、たわみ量は7.5[mm]と出た。
天板の無い状態で、1本の1x4材の中央に全体重を掛けた、と言うことなので
実際とはかなり条件が異なる点に注意して欲しい。



補強材を90度回転すると

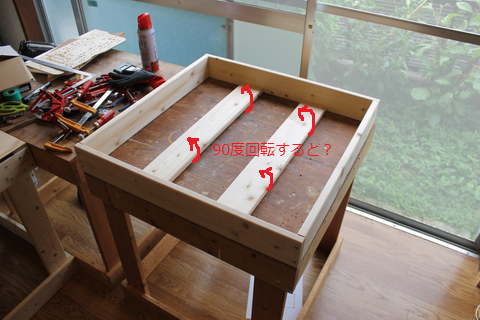

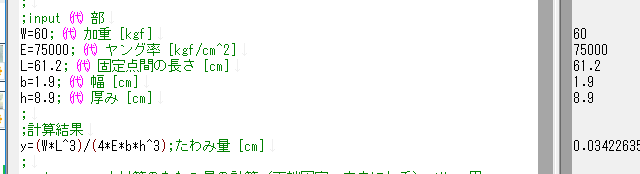

kaiten_4 IMG_1627.png




たわみ量は0.34[mm]
なるほど、普通はこの向きにつける理由がわかる。

しかし、既に作ったものについては、
今まで使った実績があるし
薄い天板に対する補強効果はこの計算結果には出てこないので
修正する気は無い。

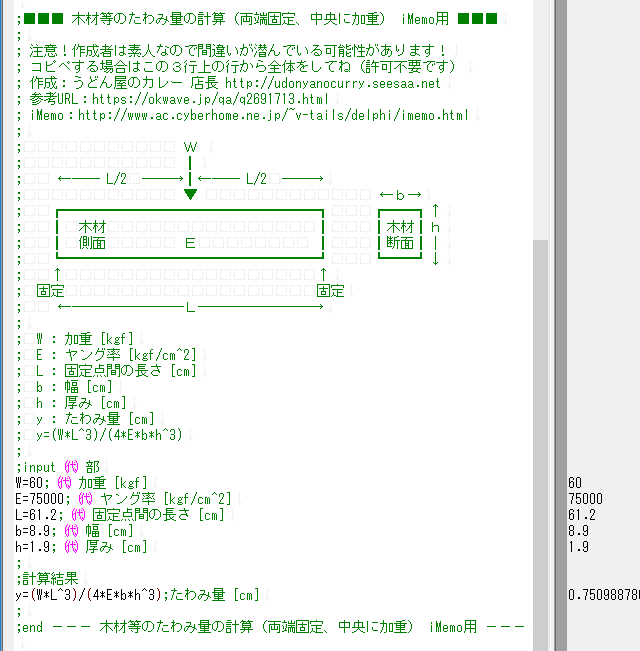

iMemoの計算テキストを上げる↓
注意!作成者(僕)は素人なので間違いが潜んでいる可能性があります!

-----------------------------------------------------------------


;■■■ 木材等のたわみ量の計算(両端固定、中央に加重) iMemo用 ■■■
;
; 注意!作成者(僕)は素人なので間違いが潜んでいる可能性があります!
; コピペする場合はこの3行上の行から全体をしてね(許可不要です)
; 作成:うどん屋のカレー 店長 http://udonyanocurry.seesaa.net
; 参考URL:https://okwave.jp/qa/q2691713.html
; iMemo:https://sites.google.com/view/v-tails/win/imemo
;
;            W
;            ┃
;   ←── L/2 ──→┃←── L/2 ──→
;            ▼              ←b→
;  ┏━━━━━━━━━━━━━━━━━━┓   ┏━━┓↑
;  ┃ 木材               ┃   ┃木材┃h
;  ┃ 側面      E         ┃   ┃断面┃│
;  ┗━━━━━━━━━━━━━━━━━━┛   ┗━━┛↓
;  ↑                  ↑
; 固定                  固定
;   ←────────L────────→
;
; W : 加重 [kgf]
; E : ヤング率 [kgf/cm^2]
; L : 固定点間の長さ [cm]
; b : 幅 [cm]
; h : 厚み [cm]
; y : たわみ量 [cm]
; y=(W*L^3)/(4*E*b*h^3)
;
;input ㈹ 部
W=60; ㈹ 加重 [kgf]
E=75000; ㈹ ヤング率 [kgf/cm^2]
L=61.2; ㈹ 固定点間の長さ [cm]
b=8.9; ㈹ 幅 [cm]
h=1.9; ㈹ 厚み [cm]
;
;計算結果
y=(W*L^3)/(4*E*b*h^3);たわみ量 [cm]
;
;end --- 木材等のたわみ量の計算(両端固定、中央に加重) iMemo用 ---




-----------------------------------------------------------------
